Máy sưởi điểm halogen nhỏ gọn HPH-30

Mục lục của trang này:

1. Đặc điểm của HPH-30
2. Hình ảnh ngoại hình của HPH-30
3. Khoảng cách tiêu điểm và đường kính tiêu điểm của HPH-30
4. Thời gian tăng nhiệt của HPH-30
5. Điện áp và tuổi thọ của HPH-30
6. Điều khiển thủ công → Dòng HCV
7. Điều khiển nhiệt độ tự động → Dòng HHC2
8. Cấu trúc của HPH-30

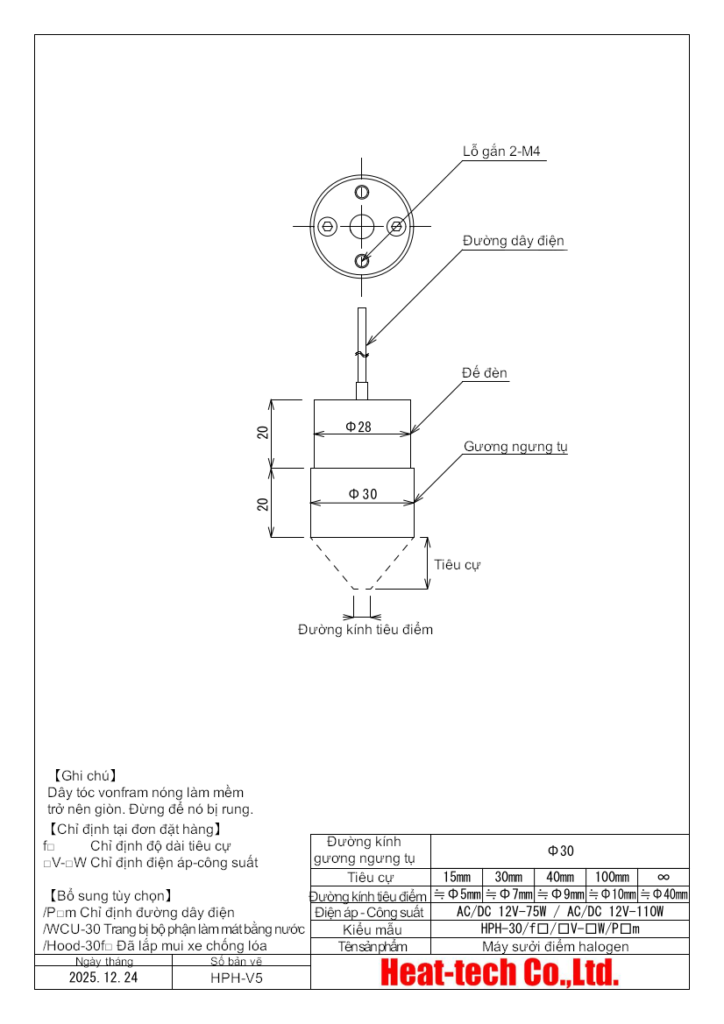

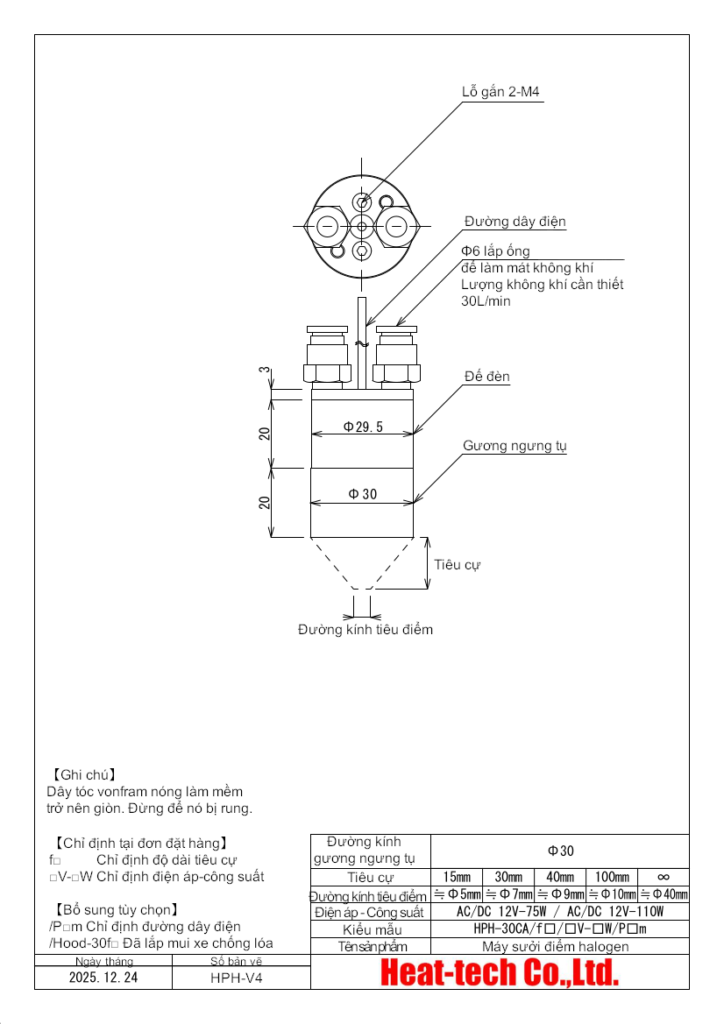

9. Sơ đồ ngoại hình của HPH-30
● Danh mục sản phẩm máy sưởi điểm halogen

1. Đặc điểm của HPH-30

1)Thiết kế nhỏ gọn, có thể làm nóng điểm có đường kính φ5 lên đến 1350℃.
HPH-30 là một loại bộ sưởi điểm halogen được thiết kế để tập trung ánh sáng của đèn halogen để tạo ra nhiệt độ cao.
Đường kính tập trung ánh sáng là khoảng φ5 mm với khoảng cách tiêu điểm 15mm.
Tuy thuộc vào đối tượng được sưởi, nhiệt độ có thể đạt được lên tới khoảng 1350℃.Thời gian cần thiết để hàn một điểm là khoảng 5 giây.
Nhiệt độ sưởi phụ thuộc vào loại vật liệu được sưởi.
Kiểm soát nhiệt độ sưởi có thể được thực hiện bằng cách kiểm soát thời gian chiếu sáng hoặc điện áp.
Tuổi thọ đèn giảm còn 1/3 nhưng vẫn có thể chịu được áp suất quá tải lên đến 110%.
Lưu ý rằng hoạt động nhấp nháy với tần suất cao sẽ làm giảm tuổi thọ.

2)Đạt được hiệu suất sưởi tuyệt vời và có thể được sử dụng để sưởi trong phòng sạch hoặc trong môi trường chân không.
*Lưu ý: Khi đặt trong môi trường chân không, có một lượng khí phát thải nhỏ từ keo không hữu cơ ban đầu nên cần tiến hành xử lý chân không trước.
Do khả năng truyền nhiệt giảm trong môi trường chân không, cần có máy làm lạnh nước để lắp đặt trên thân máy.

3)HPH-30 cho phép sưởi nhiệt trong những không gian hẹp mà trước đây chỉ có thể thực hiện bằng sợi quang hoặc bằng laser.
Nó có hiệu suất gấp đôi, chi phí thấp, tiết kiệm năng lượng và đảm bảo an toàn so với phương pháp sưởi bằng sợi quang hoặc laser.

4)Không có hạn chế hướng sáng và có thể di chuyển khi sử dụng.
*Lưu ý: Việc lắp đặt các bộ phận có thể di động sẽ tạo ra va đập lớn khi dừng lại, vì vậy hãy luôn đảm bảo có biện pháp ngăn chặn va đập

5)Có thể lựa chọn giữa hệ thống làm mát bằng không khí và hệ thống làm mát bằng nước.
■Loại làm mát bằng khí nén yêu cầu bộ điều khiển sưởi và máy nén khí nhỏ gọn.
■Loại làm mát bằng nước yêu cầu bộ điều khiển sưởi và máy lạnh (bộ làm lạnh nước), có thể sử dụng trong bình chân không.
HPH-30 không có kính bảo vệ mặt trước.
Nó được thiết kế với một kính lúp hiệu suất cao và mặt gương mạ vàng có độ phản xạ cao.
Nó được chia thành phần tập trung ánh sáng và phần đèn, cho phép thay thế riêng lẻ của cả hai phần.
Có hai phiên bản sản phẩm: phiên bản thông thường và phiên bản dùng trong phòng sạch (cùng một mức giá).
Phiên bản dùng trong phòng sạch được thiết kế để giảm lượng keo sử dụng trong việc cố định bóng đèn và sử dụng dây điện chịu nhiệt Teflon, nhằm đáp ứng yêu cầu sử dụng trong phòng sạch hoặc trong môi trường chân không
Tuy nhiên, phần đèn của phiên bản này có nhiệt độ cao hơn so với phiên bản thông thường và có điểm yếu là dây điện Teflon có thể gặp sự cố khi vượt quá giới hạn nhiệt độ chịu nhiệt.
Nhiệt độ nội bộ sẽ đạt khoảng 300℃ (phiên bản dùng trong phòng sạch là 340℃) khi hoạt động liên tục ở mức định mức, vì vậy cần có làm lạnh bắt buộc.

2. Hình ảnh ngoại hình của HPH-30

<<Mô hình làm mát bằng khí nén HPH-30CA/f15/24v-75w>>

<<Mô hình ngoại vi làm mát bằng nước HPH-30/f15/24v-75w + WCU-30>>

<HPH-30CA được lắp đặt trên TS-7>

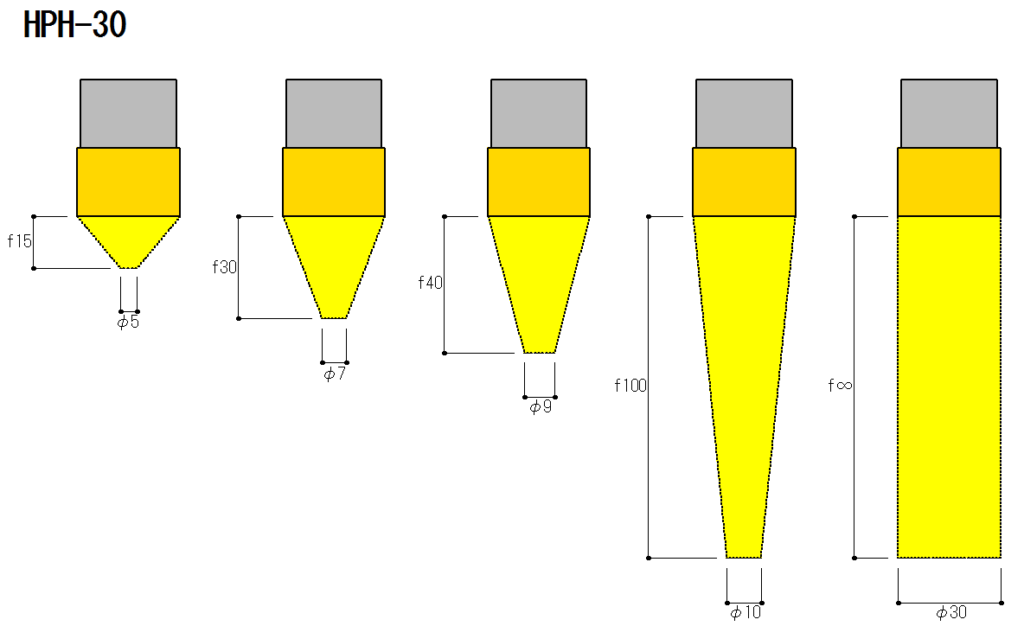

3. Khoảng cách tiêu điểm và đường kính tiêu điểm của HPH-30

Dưới đây là hình ảnh được chiếu sáng bằng model HPH-30/f15/12v-110w (với tiêu cự 15mm) và với các khoảng cách chiếu sáng khác nhau.
Dù khoảng cách chiếu sáng gần hơn hay xa hơn so với tiêu cự, đường kính tập trung ánh sáng sẽ ngày càng lớn.
Bằng cách tận dụng tính chất này, mặc dù không đạt được việc chiếu sáng đồng nhất hoàn toàn, nhưng vẫn có thể chiếu sáng trên một phạm vi khá rộng.
Nếu cần phân phối ánh sáng đồng nhất một cách chính xác, thì không thể sử dụng gương hình bầu hình ốc đơn giản, mà cần một gương được thiết kế đặc biệt để quản lý việc phân phối ánh sáng.
Tuy nhiên, do filament nguồn sáng có hình dạng ba chiều và điểm tiêu cự của nó cũng là ba chiều, nên việc phân phối ánh sáng đồng nhất trên mặt phẳng rất khó khăn.

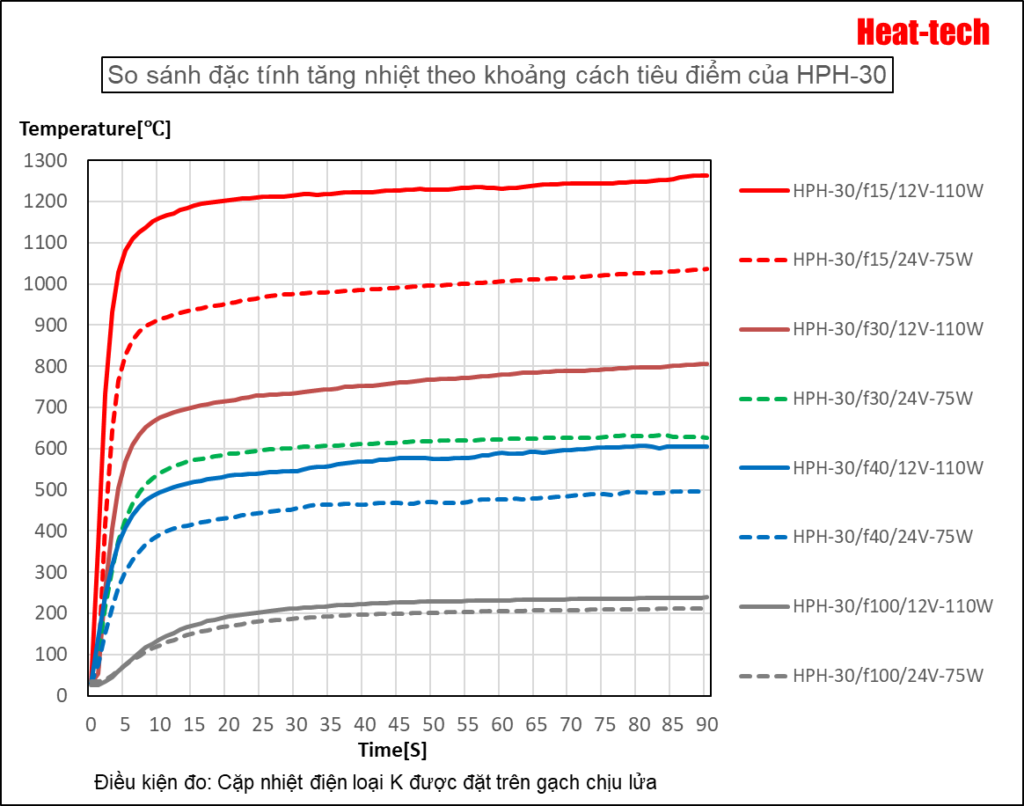

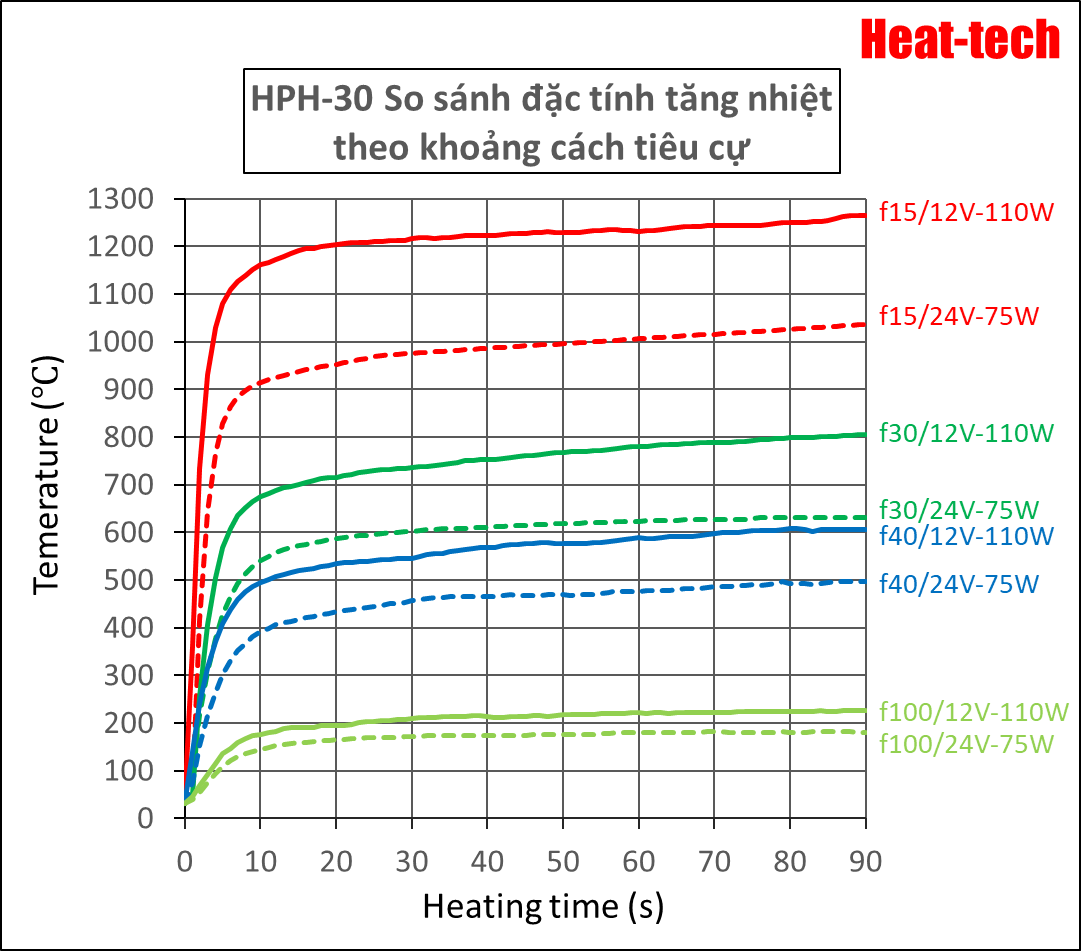

4. Thời gian tăng nhiệt của HPH-30

5. Điện áp và tuổi thọ của HPH-30

※ HPH-30 và HPH-30CA có cùng hiệu suất làm nóng.
Thay vì sử dụng đơn vị làm mát bằng nước, HPH-30CA tích hợp đơn vị làm mát bằng không khí.
So với cặp nhiệt K, gạch chịu lửa có tỷ lệ hấp thụ tia hồng ngoại cao hơn, do đó nhiệt độ cao hơn tương ứng.

Như được hiển thị trong hình trên, nếu sử dụng với điện áp định mức giảm 10%, tuổi thọ thiết kế sẽ tăng gấp 3 lần.
Nếu sử dụng với điện áp định mức giảm 20%, tuổi thọ thiết kế sẽ tăng gấp 9 lần.
