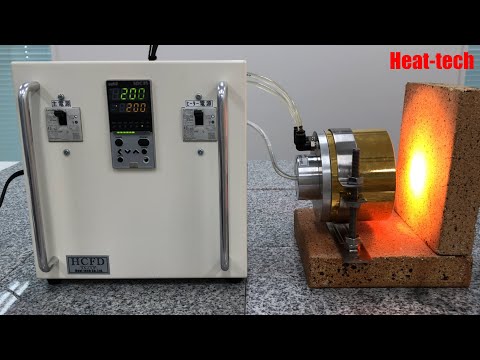

Đặc trưng

1. Bạn có thể nháy lò sưởi halogen với xung 0-5V.
   Phân tích tỏa nhiệt hồng ngoại khóa – có thể được sử dụng cho các phương pháp đo nhiệt độ khóa.
2. Có thể thực hiện chiếu xạ đường cong hình sin của lò sưởi halogen với điện áp 0-5V.

Bằng cách thay đổi tần số áp dụng, có thể hạn chế vùng của vị trí sinh nhiệt.
Bằng cách thay đổi điện áp đặt vào, trạng thái sinh nhiệt cũng có thể được thay đổi.
Với ứng dụng chu kỳ thấp, có sự thay đổi nhiệt độ lớn và có thể nhìn thấy một khu vực rộng lớn.
Với ứng dụng chu kỳ cao, có thể được giới hạn ở một khu vực nhỏ.

[Thận trọng] Hệ thống sưởi bằng xung nhấp nháy sẽ rút ngắn tuổi thọ của máy sưởi halogen.

Danh sách kiễu mẫu

Kiểu mẫu	Điện áp nguồn	Điện áp đầu ra	Đối với quạt làm mát
HCP-AC100-240V/DC12V-300W	AC100～240V	DC12V-300W	Không
HCP-AC100-240V/DC24V-300W	AC100～240V	DC24V-300W	Không
HCP-AC100-240V/DC36V-600W	AC100～240V	DC36V-600W	Không
HCP-AC220V/AC100V-2.5KW	AC220V	AC100V-2.5KW	Không
HCP-AC220V/AC200V-5KW	AC220V	AC200V-5KW	Không
HCPD-AC100-200V/DC12V-300W	AC100～240V	DC12V-300W	DC24V-0.5A
HCPD-AC100-200V/DC24V-300W	AC100～240V	DC24V-300W	DC24V-0.5A
HCPD-AC100-200V/DC36V-600W	AC100～240V	DC36V-600W	DC24V-0.5A
HCPD-AC220V/AC100V-2.5KW	AC220V	AC100V-2.5KW	DC24V-0.5A
HCPD-AC220V/AC200V-5KW	AC220V	AC200V-5KW	DC24V-0.5A

Thông số kỹ thuật bổ sung

Kiểu mẫu	Mục và mô tả
FPR	Đường sắt bảo vệ phía trước
RPR	Đường sắt bảo vệ phía sau
Cáp nguồn: Chúng tôi sẽ sản xuất cáp nguồn theo thông số kỹ thuật của bạn.

Để điều khiển hiệu suất cao, vui lòng chọn model cao cấp hơn “Bộ điều khiển máy sưởi hiệu suất cao HHC2”.
[Lưu ý] Khi thêm chức năng, kích thước bên ngoài sẽ thay đổi.

Kích thước

Danh mục PDF

Bấm vào đây để xem và tải xuống danh mục PDF



Chúng tôi sẽ sản xuất cáp nguồn được chỉ định.

Nếu bạn cần phích cắm hoặc đầu nối không được hiển thị ở trên, chúng tôi sẽ sản xuất càng nhiều càng tốt.

Phương pháp chỉ định Kiễu mẫu báo giá
Dành cho (mẫu bộ điều khiển máy sưởi) – (hình dạng phích cắm) – (chiều dài cáp)

Ví dụ về Kiễu mẫu báo giá
HHC2-100v-240v-30A/TP/TMR1/RC1-TypeA-5m


Bấm vào đây để xem và tải xuống danh mục PDF

Bấm vào đây để xem và tải xuống danh mục PDF



Cài đặt điều kiện, xác nhận và ghi lại,
Nó là một bộ điều khiển máy sưởi với ba chức năng.

Danh sách thông số kỹ thuật

	◆Chức năng cài đặt nhiều tầng Phương pháp gia nhiệt và làm mát lặp đi lặp lại Duy trì nhiệt độ xử lý dung dịch Xử lý gia nhiệt sơ bộ và làm nguội hai giai đoạn Thấm nitơ khí Xử lý thấm nitơ hai giai đoạn khí Xử lý thấm nitơ mềm trong bể muối Khí nitro hóa
	◆Chức năng cài đặt độ dốc Ủ đẳng nhiệt Điều khiển điện luồng nhiệt độ kết tinh lại Gia nhiệt chậm → Ủ → Làm lạnh chậm Điều trị ủ hai giai đoạn Điều trị cứng tuổi
	◆Chức năng thiết lập đường cong sin Kiểm tra chu kỳ nhiệt Kiểm tra lão hóa cấp tốc
	◆Chức năng gia nhiệt một lần ・Quản lý thời gian ủ ・Quản lý thời gian thói quen làm bánh ・Chuẩn hóa quản lý thời gian
	◆Kích hoạt chức năng Shift (tùy chọn) Khi kích hoạt được nhập, sau đó chuyển sang nhiệt độ đã đặt tiếp theo.
	◆Chức năng đa màn hình Phân phối nhiệt độ có thể biết trong thời gian thực.
	◆Chức năng thư mục dữ liệu thẻ nhớ Dữ liệu gia nhiệt có thể được đọc từ thẻ nhớ và được chỉnh sửa thành bảng và biểu đồ bằng EXCEL.



Danh sách thông số kỹ thuật

Kiểu mẫu	Điện áp nguồn	Điều khiển điện áp	Điều khiển điện luồng	Điều khiển vòng lặp
SSC-DC12V-300W-1L	AC85-264v	DC3-12v	300w	1
SSC-DC24V-300W-1L	AC85-264v	DC5-24v	300w	1
SSC-DC24V-600W-2L	AC85-264v	DC5-24v	300w x2	2
SSC-DC36V-600W-1L	AC85-264v	DC7-36v	600w	1
SSC-DC36V-1200W-2L	AC85-264v	DC7-36v	600w x2	2
SSC-AC15A-1L	AC85-264v	AC85-264v	15A	1
SSC-AC30A-1L	AC85-264v	AC85-264v	30A	1
SSC-AC30A-2L	AC85-264v	AC85-264v	15Ax2	2
SSC-AC45A-3L	AC85-264v	AC85-264v	15Ax3	3
SSC-AC60A-1L	AC85-264v	AC85-264v	60A	1
SSC-AC60A-2L	AC85-264v	AC85-264v	30Ax2	2
SSC-AC60A-4L	AC85-264v	AC85-264v	15Ax4	4
SSC-AC90A-3L	AC85-264v	AC85-264v	30Ax3	3
SSC-AC120A-2L	AC85-264v	AC85-264v	60Ax2	2
SSC-AC120A-4L	AC85-264v	AC85-264v	30Ax4	4

*1.Đầu vào nhiệt độ: J,T,E,R,B,N,S,w5Re,w26Re,JPt100,Pt100
*2.Đầu vào tương tự: ±10V，±5V，0-10V，0-5V，1-5V，0-20mA，4-20mA
*3.Để sử dụng máy sưởi halogen loại làm mát bằng nước, cần có hệ thống làm mát bằng nước.
*4.HLH của loại công suất cao yêu cầu không khí làm mát riêng.
*5.Bảng tên sẽ được tạo bằng ngôn ngữ được chỉ định càng nhiều càng tốt.

Đặc điểm kỹ thuật chung

Điện áp nguồn	AC100-240V
Ttiêu thụ hiện tại nội bộ	1.6A (ngoại trừ đầu ra của bộ gia nhiệt)
Nhiệt độ môi trường	0～50℃　（Không đóng băng Không ngưng tụ Không đọng sương）
Nhiệt độ bảo quản	－10～+60℃　（Không đóng băng Không ngưng tụ Không đọng sương）
Sử dụng và lưu trữ độ ẩm	35～85％RH　（Không đóng băng Không ngưng tụ Không đọng sương）
Chịu được điện áp	AC1500V　1 phút
Chống ồn	1500Vp-p Độ rộng xung 1μs,50ns
Vật liệu chống điện	DC500MV- 5MΩ trên
Sử dụng bầu không khí	Không có bụi, không có khí ăn mòn khủng khiếp
Sử dụng độ cao	2000m trở xuống
Kích thước bên ngoài	Cao 250mm Rộng 400mm Sâu 270mm (Loại tiêu chuẩn)
Cân nặng	Khoảng 5kg (Loại tiêu chuẩn)

Thông số kỹ thuật bảng điều khiển cảm ứng

Yếu tố hiển thị	LCD màu TFT độ sáng cực cao
Hiển thị số chấm	VGA　640×480
Cuộc sống LCD	Khoảng 5000 giờ (Nhiệt độ và độ ẩm bình thường)
Tuổi thọ đèn nền	Khoảng 5400 giờ
Tuổi thọ công tắc cảm ứng	1 triệu lần trở lên (lực tác động của công tắc cảm ứng 0,98NT bên dưới)

Chức năng tiêu chuẩn

Dữ liệu thẻ nhớ	Đọc dữ liệu gia nhiệt từ thẻ nhớ và có thể chỉnh sửa các bảng và biểu đồ trong EXCEL.
Đa màn hình	Hiển thị tổng 8CH của 4CH đầu vào nhiệt độ và 4CH đầu vào tương tự trên biểu đồ xu hướng.
Đa nhiệt độ	Cài đặt hệ thống sưởi nhiều tầng, đường cong và độ dốc bằng bảng điều khiển cảm ứng.
Người giám sát	Nhiều tín hiệu và một số chức năng sưởi phối hợp máy sưởi.
Sưởi ấm một lần	Thời gian gia nhiệt có thể được thiết lập bằng một lần chụp từ giá trị nhiệt độ đến đặt trước.
Nhiệt độ. đầu vào 4CH	K,J,T,E,R,B,N,S,w5Re,w26Re,JPt100,Pt100　4CH
Đầu vào tương tự 4CH	±10V，±5V，0-10V，0-5V，1-5V，0-20mA，4-20mA　4CH

Lựa chọn

TA4	Đã thêm nhiệt độ và 4ch đa đầu vào tương tự
HL	Điều khiển Cao-Thấp Làm tăng nhanh hơn.
TR	Đã thêm chức năng dịch chuyển kích hoạt
RC1	Hệ thống sưởi bắt đầu và dừng với tín hiệu tiếp xúc không có điện áp từ bên ngoài.
RC2	Điện áp đầu ra được điều khiển bởi tín hiệu 4 đến 20mA bên ngoài.
RSP	Chỉ định giá trị cài đặt bên ngoài với 4-20mA.
PVMON	Nhiệt độ của vật thể được gia nhiệt được xuất ra bên ngoài với tín hiệu 4-20mA.
SVMON	Nhiệt độ cài đặt được xuất ra bên ngoài với tín hiệu 4-20mA.
RS485	Giao tiếp RS-485
IOT	Chức năng IOT
ACOUT	Có thể được sử dụng làm nguồn cung cấp năng lượng cho quạt làm mát AC.
DC24	Nguồn điện DC24V cho quạt làm mát
AirV	Van bật/tắt không khí
OFDT	Van ngắt khí, hẹn giờ làm lạnh 5 phút sau khi ngừng gia nhiệt
BO	Phát hiện, hiển thị và đưa ra kết quả ngắt kết nối của bộ gia nhiệt AC.
OVH	Chức năng giám sát, theo dõi và Điều khiển điện luồng quá nhiệt.
WP	Cảnh báo áp suất nước làm mát thấp
AP	Cảnh báo không có không khí gia nhiệt máy sưởi, báo động áp suất khí làm mát máy sưởi halogen
CFS	Xử lý tín hiệu phát hiện dừng quạt làm mát
FPR	Đường ray bảo vệ phía trước
RPR	Đường ray bảo vệ phía sau
Cáp điện	Chúng tôi sẽ sản xuất cáp nguồn được chỉ định.
+α	Nếu bạn cần nhiều chức năng hơn, chúng tôi sẽ sản xuất chúng nhiều nhất có thể.

Kích thước bên ngoài có thể thay đổi khi các chức năng được thêm vào.

Cáp nguồn cho bộ điều khiển máy sưởi

Chúng tôi sẽ sản xuất cáp nguồn được chỉ định.

Nếu bạn cần phích cắm hoặc đầu nối không được hiển thị ở trên, chúng tôi sẽ sản xuất càng nhiều càng tốt.

Phương pháp chỉ định Kiễu mẫu báo giá
Dành cho (mẫu bộ điều khiển máy sưởi) – (hình dạng phích cắm) – (chiều dài cáp)

Ví dụ về Kiễu mẫu báo giá
SSC-AC15A-1L-TypeF-5m



Bấm vào đây để xem và tải xuống danh mục PDF

Bấm vào đây để xem và tải xuống danh mục PDF



Đặc trưng

• HHC2 là bộ điều khiển máy sưởicó thể được tùy chỉnh bằng cách kết hợp các chức năng cơ bản với các tùy chọn.
• Loại thiết kế phổ quát màu có thể được chỉ định với tùy chọn CUD.
  Đèn báo màu trắng-xanh lam-vàng được sử dụng và các nút thao tác cũng có màu xanh lam và vàng.
  Cách phối màu dễ dàng cho bất cứ ai nhìn thấy.
• Ngoài chức năng điều khiển điện áp bằng tay và chức năng BẬT/TẮT ở điện áp đã đặt,
  Các thiết bị an toàn cần thiết để gia nhiệt máy sưởihalogen, chẳng hạn như làm chậm điện áp, chức năng giới hạn dòng điện và bộ ngắt quá dòng, được tích hợp đầy đủ.
• Loại bộ điều khiển nhiệt độ tùy chọn có thông số kỹ thuật cặp nhiệt điện và thông số kỹ thuật nhiệt kế bức xạ.
• Bằng cách chọn một tùy chọn, có thể điều khiển BẬT-TẮT và điện áp ngay cả với tín hiệu bên ngoài.
• Với kiểu máy được trang bị chức năng IOT tùy chọn, bạn có thể kiểm tra dữ liệu như nhiệt độ cài đặt, nhiệt độ gia nhiệt, thời gian vận hành, số lần vận hành, số lần thay thế bộ gia nhiệt và MTBF.
• Sử dụng cảm biến trùng lặp của tùy chọn đã chọn, có thể quản lý cảnh báo quá nhiệt.
• Có thể thực hiện các thử nghiệm gia nhiệt chính xác bằng Ví dụ về cách sử dụng bộ đếm thời gian một lần tùy chọn.



Danh sách thông số kỹ thuật

Kiểu mẫu	Điện áp nguồn	Điều khiển điện áp	Điều khiển điện luồng
HHC2-12v-300w	AC100-240v	DC12v	25A
HHC2-24v-330w	AC100-240v	DC24v	13A
HHC2-36v-600w	AC100-240v	DC36v	15A
HHC2-36v-1kw	AC100-240v	DC36v	28A
HHC2-120V-3kW	AC200-240v	AC120v	25A
HHC2-100v-240v-15A	AC100-240v	AC100-240v	15A
HHC2-100v-240v-30A	AC100-240v	AC100-240v	30A
HHC2-100v-240v-60A	AC100-240v	AC100-240v	60A

Chức năng cơ bản

Chức năng	Mục và mô tả
Điện áp nguồn	AC100V～240V 50/60Hz
DC Điều khiển điện luồng hiện tại	12v-300w / 24v-300w / 36v-500w / 36v-1kw
AC Điều khiển điện luồng hiện tại	15A / 30A / 60A
Vôn kế tương tự	Hiển thị điện áp đầu ra của máy sưởibằng đồng hồ analog
BẬT TẮT thủ công	Có thể BẬT/TẮT đầu ra bằng công tắc trên bảng điều khiển
Điều chỉnh điện áp bằng tay	Điện áp đầu ra có thể thay đổi từ 0 đến 98% bằng nút xoay trên bảng điều khiển
Khởi động mềm đầu ra AC	Khi đầu ra BẬT, điện áp bị chậm lại để triệt tiêu dòng khởi động
Chức năng bảo vệ quá dòng	Bộ ngắt tốc độ cao bảo vệ phần tử bán dẫn công suất khỏi dòng điện quá mức.
Chức năng phát hiện ngắt kết nối	Phát hiện, hiển thị và đưa ra kết quả ngắt kết nối của bộ gia nhiệt AC.
Môi trường sử dụng	Nhiệt độ 0-45℃ Độ ẩm 10-95% (không ngưng tụ)
Kích thước bên ngoài	Cao 300 x Rộng 300 x Sâu 300 mm

Lựa chọn

Kiểu mẫu	Mục và mô tả
CUD	Màu sắc Thiết kế phổ quát đèn báo màu trắng xanh vàng/nút nhấn vàng xanh
TC	Bộ điều khiển nhiệt độ đầu vào cặp nhiệt điện
TP	Bộ điều khiển nhiệt độ đầu vào nhiệt kế bức xạ
PM	Một nhiệt kế bức xạ được gắn trên bề mặt.
SV	Chức năng giám sát, theo dõi và Điều khiển điện luồng quá nhiệt.
HL	Điều khiển Cao-Thấp Làm tăng nhanh hơn.
TMR1	Hẹn giờ gắn trên bề mặt – cài đặt để gia nhiệt một lần
TMR2	Hẹn giờ gắn trên bề mặt – cài đặt giữ ấm thời gian
TMR3	Hẹn giờ gắn trên bề mặt – Hiển thị thời gian gia nhiệt tích lũy để bảo trì dự đoán
RC1	Hệ thống sưởi bắt đầu và dừng với tín hiệu tiếp xúc không có điện áp từ bên ngoài.
RC2	Điện áp đầu ra được điều khiển bởi tín hiệu 4 đến 20mA bên ngoài.
RSP	Chỉ định giá trị cài đặt bên ngoài với 4-20mA.
MON	Xuất giá trị hiện tại ra bên ngoài ở mức 4-20mA.
RS485	Giao tiếp RS-485
IOT	Chức năng IOT
AirV	Van bật/tắt không khí
OFDT	Van ngắt khí, hẹn giờ làm lạnh 5 phút sau khi ngừng gia nhiệt
WP	Cảnh báo áp suất nước làm mát thấp
AP	Báo động áp suất không khí làm mát thiết bị đầu cuối không đủ
DC24	Nguồn điện DC24V cho quạt làm mát
CFS	Xử lý tín hiệu phát hiện dừng quạt làm mát
FPR	Đường ray bảo vệ phía trước
RPR	Đường ray bảo vệ phía sau
Nhiệt kế bức xạ	Chúng tôi sẽ mua và điều chỉnh nhiệt kế bức xạ cho ứng dụng mong muốn của bạn.
Cáp điện	Chúng tôi sẽ sản xuất cáp nguồn được chỉ định.

Vui lòng liên hệ với chúng tôi nếu bạn cần các chức năng khác ngoài chức năng trên.
Kích thước bên ngoài có thể thay đổi khi các chức năng được thêm vào.

Cáp nguồn cho bộ điều khiển máy sưởi

Chúng tôi sẽ sản xuất cáp nguồn được chỉ định.

Nếu bạn cần phích cắm hoặc đầu nối không được hiển thị ở trên, chúng tôi sẽ sản xuất càng nhiều càng tốt.

Phương pháp chỉ định Kiễu mẫu báo giá
Dành cho (mẫu bộ điều khiển máy sưởi) – (hình dạng phích cắm) – (chiều dài cáp)

Ví dụ về Kiễu mẫu báo giá
HHC2-100v-240v-30A/TP/TMR1/RC1-TypeA-5m



Bấm vào đây để xem và tải xuống danh mục PDF

Bấm vào đây để xem và tải xuống danh mục PDF



◆ Đặc trưng ◆

1. Bạn có thể chỉ định tùy chọn CUD cho loại Thiết kế Toàn cảnh Màu.
   Một đèn báo màu xanh được sử dụng và bảng màu dễ dàng nhìn thấy cho bất kỳ ai.
2. Một bộ mã hóa vòng quay được sử dụng để kiểm soát nhiệt độ gia nhiệt tương ứng với tốc độ của băng tải hoặc dây chuyền.
   Khi dòng dừng, máy sưởi cũng vậy.
3. HCSS chỉ có thể được gia nhiệt khi có hoạt động đồng bộ với bộ chuyển đổi quang điện.
4. HCSS tiết kiệm năng lượng vì nó ngừng phát nhiệt khi không có việc làm.
5. HCSS / SM chỉ có thể đo nhiệt độ của đối tượng được gia nhiệt đồng bộ với công tắc quang điện.
6. Bằng cách gắn đường ray bảo vệ phía trước, đường ray bảo vệ phía sau và tay cầm như các tùy chọn, nó trở thành một đặc điểm kỹ thuật di chuyển của trang web.

















HCS loại tiêu chuẩn

Một bộ mã hóa vòng quay được sử dụng để kiểm soát nhiệt độ gia nhiệt tương ứng với tốc độ của băng tải hoặc dây chuyền.
Công suất bộ gia nhiệt tăng khi tăng tốc độ đường truyền và giảm công suất bộ gia nhiệt khi giảm tốc độ đường truyền.
Khi dòng dừng, máy sưởi cũng vậy.
Điều chỉnh tốt được thực hiện với mặt số được gắn trên bề mặt.





























Loại đồng bộ hóa cảm biến HCSS

Một bộ mã hóa vòng quay được sử dụng để kiểm soát nhiệt độ gia nhiệt tương ứng với tốc độ của băng tải hoặc dây chuyền.
Công suất bộ gia nhiệt tăng khi tăng tốc độ đường truyền và giảm công suất bộ gia nhiệt khi giảm tốc độ đường truyền.
Đồng bộ với bộ chuyển đổi quang điện, việc gia nhiệt chỉ được thực hiện khi có hoạt động.
Điều chỉnh tốt được thực hiện với mặt số được gắn trên bề mặt.



























Loại đo nhiệt kế bức xạ HCSSF

Một bộ mã hóa vòng quay được sử dụng để kiểm soát nhiệt độ gia nhiệt tương ứng với tốc độ của băng tải hoặc dây chuyền.
Công suất bộ gia nhiệt tăng khi tăng tốc độ đường truyền và giảm công suất bộ gia nhiệt khi giảm tốc độ đường truyền.
Đồng bộ với bộ chuyển đổi quang điện, việc gia nhiệt chỉ được thực hiện khi có hoạt động.
Đồng thời, nhiệt độ bề mặt của tác phẩm được đo bằng nhiệt kế bức xạ.
Điều chỉnh tốt được thực hiện với mặt số được gắn trên bề mặt.



Bấm vào đây để xem và tải xuống danh mục PDF

Bấm vào đây để xem và tải xuống danh mục PDF



Đặc trưng

1. Có thể kiểm soát phản hồi bằng Ví dụ về cách sử dụng nhiệt kế bức xạ.
2. Cài đặt không quá nhiệt giúp gia nhiệt ổn định.
3. Được trang bị nguồn điện quạt làm mát không khí, có thể điều khiển phản hồi của máy sưởi halogen làm mát bằng không khí.
4. Bằng cách gắn thanh ray bảo vệ phía trước, thanh ray bảo vệ phía sau và tay cầm làm tùy chọn, nó có thể được tạo thành thông số kỹ thuật hiện trường.
5. Nếu bạn yêu cầu khả năng điều khiển phức tạp hơn nữa, chúng tôi khuyên dùng mẫu cao cấp hơn “Bộ điều khiển máy sưởi hiệu suất cao HHC2”.



Bấm vào đây để xem và tải xuống danh mục PDF

Bấm vào đây để xem và tải xuống danh mục PDF



Loại thiết kế phổ quát màu HCV-CUD / HCVD-CUD

Đèn báo màu xanh đã được sử dụng để giúp mọi người dễ dàng nhìn thấy.
Vui lòng thêm CUD vào số kiểu máy khi đặt hàng.

Loại tiêu chuẩn　HCV

Được trang bị một mặt số, người dùng có thể điều khiển điện áp của máy sưởi halogen theo cách thủ công.

HCVD với nguồn cung cấp cho quạt làm mát

Được trang bị một mặt số và nguồn điện DC cho quạt làm mát không khí, người dùng có thể điều khiển điện áp thủ công của máy sưởi halogen làm mát bằng không khí.

Danh sách kiễu mẫu và khả năng tương thích



Bấm vào đây để xem và tải xuống danh mục PDF

Bấm vào đây để xem và tải xuống danh mục PDF



Xin lưu ý

Sê-ri ACC không thể điều khiển máy sưởi không khí nóng.
Để điều khiển bộ sưởi không khí nóng, chúng tôi khuyên dùng sê-ri HCA, sê-ri AHC2 và sê-ri SSC.
Sê-ri ACC không thể điều khiển máy sưởi halogen.
Sê-ri HCV, sê-ri HHC2 và sê-ri SSC được khuyên dùng để điều khiển máy sưởi halogen.

ACC thực hiện điều khiển làm mát ổn định bằng điều khiển phản hồi bằng cặp nhiệt điện.

Danh sách kiễu mẫu

ACC loại tiêu chuẩn

ACC có công tắc nguồn chính và công tắc khởi động bộ làm mát riêng biệt, vì vậy bạn có thể bắt đầu làm mát sau khi cài đặt nhiệt độ.
Ngoài ra, như một tùy chọn, có thể thông báo khi chưa đạt đến nhiệt độ làm mát.
Hơn nữa, như một tùy chọn, nhiệt độ tia phun có thể được xuất ra bên ngoài ở mức 4-20mA.

ACCP với đồng hồ đo áp suất tích hợp

ACCP có công tắc nguồn chính và công tắc khởi động bộ làm mát riêng biệt nên bạn có thể bắt đầu làm mát sau khi cài đặt nhiệt độ.
Ngoài ra, như một tùy chọn, có thể thông báo khi chưa đạt đến nhiệt độ làm mát.
Hơn nữa, như một tùy chọn, nhiệt độ tia phun có thể được xuất ra bên ngoài ở mức 4-20mA.

ACCP được trang bị đồng hồ đo áp suất, cho phép bạn kiểm tra áp suất một cách trực quan.
Nó cũng có thể đưa ra cảnh báo thiếu áp suất.
Hơn nữa, như một tùy chọn, áp suất có thể được xuất ra bên ngoài ở mức 4-20mA.

ACCPFM được trang bị đồng hồ đo áp suất/đồng hồ đo lưu lượng

ACCPFM có công tắc nguồn chính và công tắc khởi động bộ làm mát riêng biệt, vì vậy bạn có thể bắt đầu làm mát sau khi cài đặt nhiệt độ.
Ngoài ra, như một tùy chọn, có thể thông báo khi chưa đạt đến nhiệt độ làm mát.
Hơn nữa, như một tùy chọn, nhiệt độ tia phun có thể được xuất ra bên ngoài ở mức 4-20mA.

ACCPFM được trang bị đồng hồ đo áp suất, cho phép bạn kiểm tra áp suất một cách trực quan.
Nó cũng có thể đưa ra cảnh báo thiếu áp suất.
Hơn nữa, như một tùy chọn, áp suất có thể được xuất ra bên ngoài ở mức 4-20mA.

ACCPFM được trang bị đồng hồ đo lưu lượng, cho phép bạn kiểm tra trực quan tốc độ dòng chảy.
Ngoài ra, có thể đưa ra cảnh báo tốc độ dòng chảy không đủ.
Ngoài ra, tốc độ dòng chảy có thể được xuất ra bên ngoài tới 4-20mA dưới dạng tùy chọn.



Bấm vào đây để xem và tải xuống danh mục PDF

Bấm vào đây để xem và tải xuống danh mục PDF



Đặc trưng

AHC3 là bộ điều khiển máy sưởi có khả năng kết hợp các Đặc trưng cơ bản và tùy chọn, được tùy chỉnh sử dụng.
Hệ thống sưởi không khí nóng ổn định được thực hiện bằng cài đặt không quá nhiệt của bộ điều khiển nhiệt độ.
Kiểm soát lưu lượng đảm bảo khả năng tái tạo của lượng nhiệt cung cấp.

Loại thiết kế phổ quát màu có thể được chỉ định với tùy chọn CUD.
Đèn báo màu trắng-xanh lam-vàng được sử dụng và các nút thao tác cũng có màu xanh lam và vàng.
Cách phối màu dễ dàng cho bất cứ ai nhìn thấy.

Loại bộ điều khiển nhiệt độ tùy chọn có thông số kỹ thuật cặp nhiệt điện và thông số kỹ thuật nhiệt kế bức xạ.
Bằng cách chọn một tùy chọn, có thể điều khiển BẬT-TẮT và điện áp ngay cả với tín hiệu bên ngoài.
Với kiểu máy được trang bị chức năng IOT tùy chọn, bạn có thể kiểm tra dữ liệu như nhiệt độ cài đặt, nhiệt độ gia nhiệt, thời gian vận hành, số lần vận hành, số lần thay thế bộ gia nhiệt và MTBF.

Quản lý báo động quá nhiệt kép có thể được thực hiện bằng cách chọn một tùy chọn.
Có thể thực hiện các thử nghiệm gia nhiệt chính xác bằng Ví dụ về cách sử dụng bộ đếm thời gian một lần tùy chọn.



AHC3: Chức năng cơ bản – Bộ điều chỉnh nhiệt độ và đồng hồ đo lưu lượng kỹ thuật số có van điều chỉnh lưu lượng.

Hệ thống sưởi không khí nóng ổn định được thực hiện bằng cài đặt không quá nhiệt của bộ điều khiển nhiệt độ.
Khả năng tái tạo của lượng nhiệt cung cấp được đảm bảo bằng điều khiển lưu lượng sử dụng đồng hồ đo lưu lượng kỹ thuật số có van điều chỉnh lưu lượng.

Nó có chức năng ngăn chặn không sê-ri khí tích hợp để, tránh hư hỏng nhiệt cho máy sưởi.

Danh sách cấu hình kiễu mẫu

Chức năng cơ bản

Thông số kỹ thuật bổ sung

Vui lòng liên hệ với chúng tôi nếu bạn yêu cầu các chức năng khác ngoài các chức năng trên.
Kích thước bên ngoài có thể thay đổi khi chức năng được thêm vào.



Bấm vào đây để xem và tải xuống danh mục PDF

Bấm vào đây để xem và tải xuống danh mục PDF



[Xin lưu ý]

Sê-ri HCA không thể điều khiển máy sưởi halogen.
Sê-ri HCV, sê-ri HHC2 và sê-ri SSC được khuyên dùng để điều khiển máy sưởi halogen.

Cài đặt zero quá nhiệt nhận ra hệ thống sưởi ổn định.
Vì công tắc nguồn chính và công tắc nguồn của máy sưởi được tách riêng nên có thể bắt đầu gia nhiệt sau khi cài đặt nhiệt độ.

Loại tiêu chuẩn HCA

Vì công tắc nguồn chính và công tắc nguồn của bộ sưởi được tách rời nên có thể bắt đầu gia nhiệt sau khi cài đặt nhiệt độ.

Loại điều khiển bước xuống HCAR

[Điều khiển giảm điện áp bảng điều khiển hồng ngoại xa]

Điều khiển máy sưởi bằng cách điều chỉnh điện áp nguồn quy định xuống điện áp quy định.

Được trang bị chức năng giám sát HCASV

[Để kiểm soát quá nhiệt của bộ sưởi không khí nóng]

Đầu vào cặp nhiệt điện thoát khí nóng điều khiển không khí nóng đến nhiệt độ thích hợp.
Theo dõi sự tăng nhiệt độ quá mức của máy sưởi không khí nóng bằng cặp nhiệt độ bộ phận gia nhiệt.
Nếu nhiệt độ tăng quá mức, nguồn điện của máy sưởi sẽ bị cắt và báo động sẽ được đưa ra.

[Máy sưởi không khí nóng để kiểm soát nhiệt độ của vật được gia nhiệt]

Vật cần gia nhiệt được điều khiển ở nhiệt độ thích hợp bằng cách đưa cặp nhiệt điện vào.
Theo dõi mức tăng nhiệt độ quá mức của bộ sưởi không khí nóng bằng cặp nhiệt điện thoát khí nóng.
Nếu nhiệt độ tăng quá mức, nguồn điện của máy sưởi sẽ bị cắt và báo động sẽ được đưa ra.

2 loại điều khiển máy sưởi HCAW

2 máy sưởi không khí nóng có thể được điều khiển cùng một lúc.

Được trang bị 2 bộ điều khiển nhiệt độ, bạn có thể cài đặt nhiệt độ riêng lẻ.

Cài đặt không quá nhiệt giúp gia nhiệt ổn định.

Vì công tắc nguồn chính và công tắc nguồn của bộ sưởi được tách rời nên có thể bắt đầu gia nhiệt sau khi cài đặt nhiệt độ.

Loại điều khiển nhiệt độ và điều khiển lưu lượng HCAFM

Bạn có thể kiểm soát nhiệt độ và tốc độ sê-ri chảy của máy sưởi không khí nóng.
Cài đặt zero quá nhiệt nhận ra hệ thống sưởi ổn định.
Tốc độ sê-ri chảy có thể được điều chỉnh bằng van điều khiển lưu lượng.
Chức năng ngăn sê-ri không khí tích hợp giúp tránh hư hỏng nhiệt cho máy sưởi.
Vì công tắc nguồn chính và công tắc nguồn của máy sưởi được tách riêng nên có thể bắt đầu gia nhiệt sau khi cài đặt nhiệt độ.



Bấm vào đây để xem và tải xuống danh mục PDF

Bấm vào đây để xem và tải xuống danh mục PDF
