Ngưng tụ công suất 1kW thành Φ21nn Sưởi ấm ở sưởi độ cao rất dễ dàng!
◆ Tính năng ◆
Vì là một bộ nên bạn có thể dễ dàng sử dụng Máy sưởi điểm halogen
Sưởi ấm ở sưởi độ cao 1300 ℃ có thể dễ dàng tái tạo.
Bệ nâng hạ bằng tay giúp dễ dàng thay đổi và điều chỉnh đường kính chiếu xạ.
Với nguồn điện có thể thay đổi bằng tay, bạn có thể dễ dàng điều chỉnh lượng sưởi bằng cách thay đổi điện áp.
Bạn có thể dễ dàng làm mát máy sưởi bằng quạt làm mát không khí.
[Đầu ra: 10V / khoảng 26W]
Tôi có một nguồn điện có thể thay đổi thủ công điều chỉnh đầu ra thành 10V.

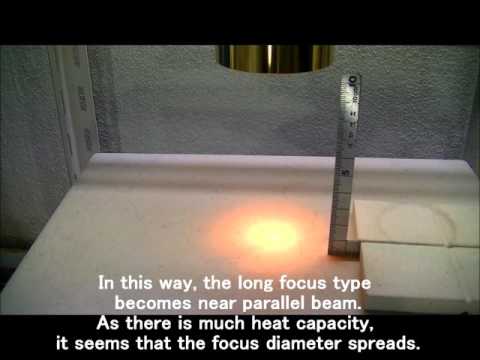

Ở 26w, đường kính điểm định mức Φ21mm có thể được xác nhận trực quan.
[Đầu ra: 100V / 1kW]
Nó phát ra sưởi với công suất tối đa 1kw, vì vậy nó tỏa sáng rực rỡ.
Không thể kiểm tra đường kính điểm định mức.
[Phần còn lại của gạch chịu lửa]
[Ảnh phóng to gạch chịu lửa đã nung]
Đây là những gì nó trông như thế nào qua lớp kính bảo vệ.
Sử dụng kính an toàn kèm theo giúp dễ dàng xác định vị trí điểm chiếu xạ bằng mắt thường.
Bạn có thể nhìn thấy các vết cháy trên gạch chịu lửa.
[Phần còn lại của gạch chịu lửa]
Nó có sản lượng cao đốt được cả gạch chịu lửa. Video dung nham nóng chảy
Bộ dụng cụ thí nghiệm Ví dụ lắp ráp
(* Bộ dụng cụ phòng thí nghiệm được phân phối dưới dạng các bộ phận riêng lẻ.)
[Bộ dụng cụ thí nghiệm Đóng gói nội dung]
Thử nghiệm đứng
Máy sưởi điểm halogen HPH-120FA/f45/200V-1kW
Nó làm nóng đối tượng với công suất lớn 1kw.
Gạch chịu lửa
Nó là thuận tiện khi đặt một mẫu thử.
Jack phòng thí nghiệm
Cơ sở là 100mm x 100mm, chiều cao ban đầu 54mm, chiều cao tối đa 134mm, chiều cao thay đổi 80mm.
80mm được nâng lên và hạ xuống bằng một núm vặn 16 vòng nên có thể đạt độ chính xác 0,5mm.
Kính bảo hộ (cho độ sáng cao)
Bạn có thể kiểm tra trực quan điểm chiếu xạ cường độ cao ở đầu ra tối đa.
Bộ điều khiển máy sưởi HCVD-AC200-240V/AC200V-4kW
Bạn có thể điều chỉnh đầu ra của máy sưởi bằng cách thay đổi AC100v thành AC0-100v bằng một nút xoay.
Được trang bị nguồn điện DC24V cho quạt làm mát không khí
Vì nó là một bộ, bạn có thể dễ dàng sử dụng một lò sưởi halogen.
Gia sưởi ở sưởi độ cao 1400 ° C có thể dễ dàng tái tạo.
Với thang máy bằng tay, bạn có thể dễ dàng thay đổi đường kính chiếu xạ.
Với nguồn điện có thể thay đổi bằng tay, bạn có thể dễ dàng điều chỉnh lượng sưởi bằng cách thay đổi điện áp.
Lò sưởi có thể được làm mát dễ dàng bằng quạt làm mát không khí.
[Đầu ra: 5V / khoảng 17W]
Nguồn điện có thể thay đổi thủ công, điều chỉnh đầu ra thành 5V.
Với 17w, bạn có thể kiểm tra trực quan đường kính điểm định mức là Φ6mm.
[Đầu ra: 36V / 450W]
Nó tỏa sưởi với công suất tối đa 450W nên tỏa sáng rất rực rỡ.
Không thể kiểm tra đường kính điểm định mức.
[Đầu ra: 36V / 450W]
Đây là những gì nó trông như thế nào qua lớp kính bảo vệ.
Sử dụng kính an toàn kèm theo giúp dễ dàng xác định vị trí điểm chiếu xạ bằng mắt thường.
Tiêu cự và đường kính tiêu cự của máy sưởi điểm halogen HPH-60/f30
Bộ dụng cụ thí nghiệm Ví dụ lắp ráp
(* Bộ dụng cụ phòng thí nghiệm được phân phối dưới dạng các bộ phận riêng lẻ.)
[Bộ dụng cụ thí nghiệm Đóng gói nội dung]
Khung cố định lò sưởi
Jack phòng thí nghiệm
Cơ sở là 100mm x 100mm, chiều cao ban đầu 54mm, chiều cao tối đa 134mm, chiều cao thay đổi 80mm.
80mm được nâng lên và hạ xuống bằng một núm vặn 16 vòng nên có thể đạt độ chính xác 0,5mm.
Gạch của Áo, thuận tiện khi đặt mẫu thử.
Thử nghiệm đứng
Máy sưởi điểm halogen HPH-60FA / f30 / 36V-450W / GW
Nó làm nóng vật thể với công suất lớn 450W.
Dây cho nguồn điện biến đổi thủ công
Bộ điều khiển máy sưởi HCVD-AC200-240V-DC36V-600W
Bạn có thể thay đổi AC100-240V thành AC0-36V bằng một nút quay.
Có thể thay đổi công suất bằng cách điều chỉnh điện áp và có thể điều chỉnh công suất sưởi.
DC24V cho quạt làm mát không khí được lắp đặt.
Kính bảo hộ (cho độ sáng cao)
Bạn có thể kiểm tra trực quan điểm chiếu xạ cường độ cao ở đầu ra tối đa.
Đường kính tiêu cự Φ6㎜ Sưởi ấm ở sưởi độ cao rất dễ dàng!
◆ Tính năng ◆
Vì là một bộ nên bạn có thể dễ dàng sử dụng đèn sưởi halogen.
sưởi độ cao của Φ6mm có thể được tái tạo dễ dàng.
Bệ nâng hạ bằng tay giúp dễ dàng thay đổi và điều chỉnh đường kính chiếu xạ.
Với nguồn điện có thể thay đổi bằng tay, bạn có thể dễ dàng điều chỉnh lượng sưởi bằng cách thay đổi điện áp.
Lò sưởi có thể được làm mát dễ dàng bằng khí nén.
[Đầu ra: 5V / khoảng 25W]
Nguồn điện có thể thay đổi thủ công, điều chỉnh đầu ra thành 5V.
Ở 25w, đường kính điểm định mức Φ6mm có thể được xác nhận bằng mắt.
[Đầu ra: 12V / 110W]
Nó tỏa sưởi với công suất tối đa 110W nên tỏa sáng rất rực rỡ.
Không thể kiểm tra đường kính điểm định mức.
[Đầu ra: 12V / 110W]
Đây là những gì nó trông như thế nào qua lớp kính bảo vệ.
Sử dụng kính an toàn kèm theo giúp dễ dàng xác định vị trí điểm chiếu xạ bằng mắt thường.
Bộ dụng cụ thí nghiệm Ví dụ lắp ráp
(* Bộ dụng cụ phòng thí nghiệm được phân phối dưới dạng các bộ phận riêng lẻ.)
[Bộ dụng cụ thí nghiệm Đóng gói nội dung]
Máy sưởi điểm halogenHPH-35CA / f15 / 12V-110W / GW
Công suất 110w làm nóng vật thể.
Jack phòng thí nghiệm
Cơ sở là 100mm x 100mm, chiều cao ban đầu 54mm, chiều cao tối đa 134mm, chiều cao thay đổi 80mm.
80mm được nâng lên và hạ xuống bằng một núm vặn 16 vòng nên có thể đạt độ chính xác 0,5mm.
Có thể đặt gạch Áo và mẫu thử rất tiện lợi.
Giá đỡ cố định lò sưởi
Đế thử nghiệm
Dây để cấp nguồn biến thiên bằng tay
Bộ điều khiển máy sưởiō HCV-AC200-240V-DC12V-110W
AC100V có thể được thay đổi từ AC0 đến 12V với một quay số.
Có thể thay đổi công suất bằng cách điều chỉnh điện áp và có thể điều chỉnh công suất sưởi.
Kính bảo hộ (cho độ sáng cao)
Bạn có thể kiểm tra trực quan điểm chiếu xạ cường độ cao ở đầu ra tối đa.
* Để sử dụng, cần có khí nén để làm mát ngoài những điều trên.
1)Máy sưởi điểm halogen HPH-160/f45 có thể gia nhiệt điểm φ24 lên đến 1700℃.
Đây là một loại máy sưởi điểm halogen sử dụng ánh sáng tập trung từ đèn halogen để thực hiện gia nhiệt ở nhiệt độ cao.
Đường kính tập trung ánh sáng là khoảng φ24 với khoảng cách tiêu điểm là 40mm.
Nó có thể gia nhiệt lên đến khoảng 1700℃ tùy thuộc vào đối tượng gia nhiệt.
Thời gian cần thiết để hàn khi sử dụng cho hàn mạch là khoảng 5 giây. Nhiệt độ gia nhiệt thay đổi theo loại vật liệu gia nhiệt.
Kiểm soát nhiệt độ gia nhiệt có thể được thực hiện thông qua kiểm soát thời gian chiếu hoặc kiểm soát điện áp.
Lưu ý rằng hoạt động nhấp nháy với tần suất cao sẽ làm giảm tuổi thọ.
2)Nó thực hiện việc gia nhiệt sạch hoàn hảo và cũng có thể thực hiện gia nhiệt trong phòng sạch hoặc trong môi trường hút chân không.
Lưu ý rằng khi đặt trong môi trường hút chân không, có một lượng nhỏ khí được phát ra từ chất kết dính không hữu cơ ở giai đoạn đầu nên cần xử lý hút chân không trước.
Hơn nữa, trong môi trường hút chân không, khả năng truyền nhiệt sẽ giảm nên cần cài đặt một đơn vị làm mát bằng nước trên thiết bị.
3)Bây giờ có thể gia nhiệt các vị trí hẹp mà trước đây chỉ có thể được đáp ứng bằng sợi quang hoặc laser.
Phương pháp gia nhiệt bằng sợi quang và phương pháp gia nhiệt bằng laser so với hiệu suất cao hơn 10 lần, chi phí thấp hơn, tiết kiệm năng lượng hơn và cũng đảm bảo an toàn.
2. Hình ảnh ngoại hình của HPH-160
<<Máy sưởi điểm halogen loại tích hợp đơn vị làm mát bằng nước HPH-160W/f40/100v-2.5kw>>
3. Khoảng cách tiêu điểm và đường kính tiêu điểm của HPH-160
Tiêu cự và đường kính tiêu cự của máy sưởi điểm halogen HPH-160/f40
4. Thời gian tăng nhiệt của HPH-160
5. Điện áp và tuổi thọ của HPH-160
Như được hiển thị trong hình trên, nếu sử dụng với điện áp định mức giảm 10%, tuổi thọ thiết kế sẽ tăng gấp 3 lần. Nếu sử dụng với điện áp định mức giảm 20%, tuổi thọ thiết kế sẽ tăng gấp 9 lần.
6. Điều khiển thủ công → Dòng HCV
Tổng quan về bộ điều khiển cấp nguồn thủ công sê-ri HCV cho lò sưởi halogen
7. Điều khiển nhiệt độ tự động → Dòng HHC2
Tổng quan về bộ điều khiển máy sưởi hiệu suất cao HHC2 series
8. Cấu trúc của HPH-160
HPH-160 được kết hợp từ gương tập trung và cơ sở đèn, sử dụng với độ dài dây nguồn được chỉ định.
1)Có thể sưởi nóng điểm φ18 lên đến 1450℃.
HPH-120 là máy sưởi điểm halogen đã thực hiện việc tập trung ánh sáng của đèn halogen để tạo nhiệt cao.
Đường kính tập trung là khoảng φ18 với khoảng cách tiêu điểm 15㎜. Nhiệt độ sưởi nóng có thể đạt được khoảng 1450℃ tùy thuộc vào vật được sưởi nóng.
Thời gian cần thiết để hàn là khoảng 5 giây.
Nhiệt độ sưởi nóng sẽ thay đổi tùy thuộc vào loại vật được sưởi nóng.
Kiểm soát nhiệt độ sưởi nóng có thể được thực hiện thông qua kiểm soát thời gian chiếu sáng hoặc kiểm soát điện áp.
Tuổi thọ của đèn sẽ giảm xuống còn 1/3, nhưng có thể tăng thêm 110% điện áp quá tải.
* Hoạt động nhấp nháy tần số cao sẽ làm giảm tuổi thọ. Tăng và giảm điện áp một cách chậm rãi có thể cải thiện tuổi thọ.
2)Đạt được việc sưởi nóng hoàn toàn sạch và cũng có thể sưởi nóng trong môi trường phòng sạch hoặc hỗn hợp.
* Khi đặt trong một không gian chân không, sẽ có một số khí thoát ra từ chất kết dính không hữu cơ, nên cần tiến hành xử lý chân không trước.
Ngoài ra, trong môi trường chân không, khả năng truyền nhiệt sẽ giảm, nên cần có một máy làm lạnh gắn trên thiết bị.
3)Giờ đây có thể sưởi nóng trong những không gian hẹp mà trước đây chỉ có thể được thực hiện bằng sợi quang hoặc laser.
Phương pháp sưởi nóng bằng sợi quang và phương pháp sưởi nóng bằng laser so với hiệu suất cao hơn gấp đôi trở lên, giá thành thấp, tiết kiệm năng lượng và an toàn hơn nhiều lần.
4)Có thể sử dụng cả phương pháp làm mát bằng không khí và phương pháp làm mát bằng nước.
Loại có quạt làm mát có thể sử dụng chỉ với bộ điều khiển máy sưởi.
Loại làm mát bằng khí nén yêu cầu bộ điều khiển máy sưởi và máy nén khí nhưng có kích thước nhỏ gọn.
Loại làm mát bằng nước yêu cầu bộ điều khiển máy sưởi và máy làm lạnh (bộ làm lạnh nước), nhưng có thể sử dụng trong bình chân không.
Thiết kế gương tập trung năng suất cao và gương mạ vàng với tỷ lệ phản xạ cao.
Gương tập trung và phần đèn có thể thay thế riêng lẻ.
2. Hình ảnh ngoại hình của HPH-120
<<Máy sưởi điểm halogen loại có quạt làm mát HPH-120FA/f45/200V-1kW>>
<<Máy sưởi điểm halogen loại làm mát bằng khí nén HPH-120CA/f45/200V-1kW>>
<<Máy sưởi điểm halogen loại tích hợp đơn vị làm mát bằng nước HPH-120W/f45/200V-1kW>>
3. Khoảng cách tiêu điểm và đường kính tiêu điểm của HPH-120
Tiêu cự và đường kính tiêu cự của máy sưởi điểm halogen HPH-120/f45
4. Thời gian tăng nhiệt của HPH-120
5. Điện áp và tuổi thọ của HPH-120
Như được hiển thị trong hình trên, nếu sử dụng với điện áp định mức giảm 10%, tuổi thọ thiết kế sẽ tăng gấp 3 lần. Nếu sử dụng với điện áp định mức giảm 20%, tuổi thọ thiết kế sẽ tăng gấp 9 lần.
6. Điều khiển thủ công → Dòng HCV
Tổng quan về bộ điều khiển cấp nguồn thủ công sê-ri HCV cho lò sưởi halogen
7. Điều khiển nhiệt độ tự động → Dòng HHC2
Tổng quan về bộ điều khiển máy sưởi hiệu suất cao HHC2 series
8. Cấu trúc của HPH-120
HPH-120 được kết hợp từ gương tập trung và cơ sở đèn, sử dụng với độ dài dây nguồn được chỉ định.
Máy sưởi điểm halogen có đế đèn dạng flange, nên có thể gắn lên buồng chân không để sưởi nóng.
HPH-80 là máy sưởi điểm halogen đã thực hiện việc tập trung ánh sáng của đèn halogen để tạo nhiệt cao.
Với thiết kế vỏ dạng flange, nó có thể được lắp đặt vào buồng chân không.
2. Hình ảnh ngoại hình của HPH-80
3. Khoảng cách tiêu điểm và đường kính tiêu điểm của HPH-80
4. Thời gian tăng nhiệt của HPH-80
5. Điện áp và tuổi thọ của HPH-80
Như được hiển thị trong hình trên, nếu sử dụng với điện áp định mức giảm 10%, tuổi thọ thiết kế sẽ tăng gấp 3 lần. Nếu sử dụng với điện áp định mức giảm 20%, tuổi thọ thiết kế sẽ tăng gấp 9 lần.
6. Điều khiển thủ công → Dòng HCV
Tổng quan về bộ điều khiển cấp nguồn thủ công sê-ri HCV cho lò sưởi halogen
7. Điều khiển nhiệt độ tự động → Dòng HHC2
Tổng quan về bộ điều khiển máy sưởi hiệu suất cao HHC2 series
8. Cấu trúc của HPH-80
HPH-80 được kết hợp từ gương tập trung và cơ sở đèn, sử dụng với độ dài dây nguồn được chỉ định.
1)Thiết kế nhỏ gọn, có thể làm nóng điểm có đường kính φ5 lên đến 1400℃.
HPH-60 là một loại bộ sưởi điểm halogen được thiết kế để tập trung ánh sáng của đèn halogen để tạo ra nhiệt độ cao.
Đường kính tập trung ánh sáng là khoảng φ5 mm với khoảng cách tiêu điểm 15mm.
Tuy thuộc vào đối tượng được sưởi, nhiệt độ có thể đạt được lên tới khoảng 1600℃.Thời gian cần thiết để hàn một điểm là khoảng 5 giây.
Nhiệt độ sưởi phụ thuộc vào loại vật liệu được sưởi.
Kiểm soát nhiệt độ sưởi có thể được thực hiện bằng cách kiểm soát thời gian chiếu sáng hoặc điện áp.
Tuổi thọ đèn giảm còn 1/3 nhưng vẫn có thể chịu được áp suất quá tải lên đến 110%.
Lưu ý rằng hoạt động nhấp nháy với tần suất cao sẽ làm giảm tuổi thọ.
2)Đạt được hiệu suất sưởi tuyệt vời và có thể được sử dụng để sưởi trong phòng sạch hoặc trong môi trường chân không.
*Lưu ý: Khi đặt trong môi trường chân không, có một lượng khí phát thải nhỏ từ keo không hữu cơ ban đầu nên cần tiến hành xử lý chân không trước.
Do khả năng truyền nhiệt giảm trong môi trường chân không, cần có máy làm lạnh nước để lắp đặt trên thân máy.
3)HPH-60 cho phép sưởi nhiệt trong những không gian hẹp mà trước đây chỉ có thể thực hiện bằng sợi quang hoặc bằng laser.
Nó có hiệu suất gấp đôi, chi phí thấp, tiết kiệm năng lượng và đảm bảo an toàn so với phương pháp sưởi bằng sợi quang hoặc laser.
4)Không có hạn chế hướng sáng và có thể di chuyển khi sử dụng.
*Lưu ý: Việc lắp đặt các bộ phận có thể di động sẽ tạo ra va đập lớn khi dừng lại, vì vậy hãy luôn đảm bảo có biện pháp ngăn chặn va đập
5)Có thể lựa chọn giữa hệ thống làm mát bằng không khí và hệ thống làm mát bằng nước.
・Loại làm mát bằng khí nén yêu cầu bộ điều khiển sưởi và máy nén khí nhỏ gọn.
・Loại làm mát bằng nước yêu cầu bộ điều khiển sưởi và máy lạnh (bộ làm lạnh nước), có thể sử dụng trong bình chân không.
HPH-60 không có kính bảo vệ mặt trước.
Nó được thiết kế với một kính lúp hiệu suất cao và mặt gương mạ vàng có độ phản xạ cao.
Nó được chia thành phần tập trung ánh sáng và phần đèn, cho phép thay thế riêng lẻ của cả hai phần.
Có hai phiên bản sản phẩm: phiên bản thông thường và phiên bản dùng trong phòng sạch (cùng một mức giá).
Phiên bản dùng trong phòng sạch được thiết kế để giảm lượng keo sử dụng trong việc cố định bóng đèn và sử dụng dây điện chịu nhiệt Teflon, nhằm đáp ứng yêu cầu sử dụng trong phòng sạch hoặc trong môi trường chân không
Tuy nhiên, phần đèn của phiên bản này có nhiệt độ cao hơn so với phiên bản thông thường và có điểm yếu là dây điện Teflon có thể gặp sự cố khi vượt quá giới hạn nhiệt độ chịu nhiệt.
Nhiệt độ nội bộ sẽ đạt khoảng 600℃ (phiên bản dùng trong phòng sạch là 340℃) khi hoạt động liên tục ở mức định mức, vì vậy cần có làm lạnh bắt buộc.
2. Hình ảnh ngoại hình của HPH-60
<<Máy sưởi điểm halogen có quạt làm mát HPH-60FA/f60/36v-450w>>
<<Máy sưởi điểm halogen làm mát bằng không khí nén HPH-60CA/f60/36v-450w>>
<<Máy sưởi điểm halogen có ngoại vi làm mát bằng nước HPH-60FA/f60/36v-450w + WCU-60>>
3. Khoảng cách tiêu điểm và đường kính tiêu điểm của HPH-60
Dưới đây là hình ảnh của máy sưởi điểm HPH-60/f60/24v-150w (loại có tiêu cự 60mm), được chiếu sáng ở các khoảng cách khác nhau.
Dù khoảng cách chiếu sáng gần hay xa hơn so với tiêu cự, đường kính tập trung sẽ ngày càng lớn.
Bằng cách sử dụng tính chất này, dù không có sự chiếu sáng đồng nhất, ta vẫn có thể chiếu sáng trong một phạm vi tương đối rộng.
Nếu cần có ánh sáng phân phối đồng nhất một cách chính xác, ta cần một tấm gương được thiết kế và điều chỉnh đặc biệt cho việc phân phối ánh sáng.
Tuy nhiên, vì đầu phát sáng có hình dạng ba chiều và tiêu điểm hình ảnh cũng có ba chiều, nên việc phân phối ánh sáng đồng nhất trong mặt phẳng là rất khó khăn.
→ Vui lòng tham khảo “Quang học nhiệt” để biết thêm thông tin.
Tiêu cự và đường kính tiêu cự của máy sưởi điểm halogen HPH-60/f30
Tiêu cự và đường kính tiêu cự của máy sưởi điểm halogen HPH-60/f60
Tiêu cự và đường kính tiêu cự của máy sưởi điểm halogen HPH-60/f105
4. Thời gian tăng nhiệt của HPH-60
5. Điện áp và tuổi thọ của HPH-60
※ HPH-60, HPH-60FA và HPH-60CA có cùng hiệu suất sưởi nóng.
Thay thế bộ làm mát bằng bộ làm mát không khí tích hợp.
So sánh với truyền nhiệt K, gạch chịu lửa có tỷ lệ hấp thụ tia hồng ngoại cao hơn, do đó nhiệt độ cao hơn một chút.
Như được hiển thị trong hình trên, nếu sử dụng với điện áp định mức giảm 10%, tuổi thọ thiết kế sẽ tăng gấp 3 lần. Nếu sử dụng với điện áp định mức giảm 20%, tuổi thọ thiết kế sẽ tăng gấp 9 lần.
6. Điều khiển thủ công → Dòng HCV
Tổng quan về bộ điều khiển cấp nguồn thủ công sê-ri HCV cho lò sưởi halogen
7. Điều khiển nhiệt độ tự động → Dòng HHC2
Tổng quan về bộ điều khiển máy sưởi hiệu suất cao HHC2 series
8. Cấu trúc của HPH-60
HPH-60 được kết hợp từ gương tập trung và cơ sở đèn, sử dụng với độ dài dây nguồn được chỉ định.
1)Thiết kế nhỏ gọn, có thể làm nóng điểm có đường kính φ5 lên đến 1350℃.
HPH-35 là một loại bộ sưởi điểm halogen được thiết kế để tập trung ánh sáng của đèn halogen để tạo ra nhiệt độ cao.
Đường kính tập trung ánh sáng là khoảng φ5 mm với khoảng cách tiêu điểm 15mm.
Tuy thuộc vào đối tượng được sưởi, nhiệt độ có thể đạt được lên tới khoảng 1350℃.Thời gian cần thiết để hàn một điểm là khoảng 5 giây.
Nhiệt độ sưởi phụ thuộc vào loại vật liệu được sưởi.
Kiểm soát nhiệt độ sưởi có thể được thực hiện bằng cách kiểm soát thời gian chiếu sáng hoặc điện áp.
Tuổi thọ đèn giảm còn 1/3 nhưng vẫn có thể chịu được áp suất quá tải lên đến 110%.
Lưu ý rằng hoạt động nhấp nháy với tần suất cao sẽ làm giảm tuổi thọ.
2)Đạt được hiệu suất sưởi tuyệt vời và có thể được sử dụng để sưởi trong phòng sạch hoặc trong môi trường chân không.
*Lưu ý: Khi đặt trong môi trường chân không, có một lượng khí phát thải nhỏ từ keo không hữu cơ ban đầu nên cần tiến hành xử lý chân không trước.
Do khả năng truyền nhiệt giảm trong môi trường chân không, cần có máy làm lạnh nước để lắp đặt trên thân máy.
3)HPH-35 cho phép sưởi nhiệt trong những không gian hẹp mà trước đây chỉ có thể thực hiện bằng sợi quang hoặc bằng laser.
Nó có hiệu suất gấp đôi, chi phí thấp, tiết kiệm năng lượng và đảm bảo an toàn so với phương pháp sưởi bằng sợi quang hoặc laser.
4)Không có hạn chế hướng sáng và có thể di chuyển khi sử dụng.
*Lưu ý: Việc lắp đặt các bộ phận có thể di động sẽ tạo ra va đập lớn khi dừng lại, vì vậy hãy luôn đảm bảo có biện pháp ngăn chặn va đập
5)Có thể lựa chọn giữa hệ thống làm mát bằng không khí và hệ thống làm mát bằng nước.
・Loại làm mát bằng khí nén yêu cầu bộ điều khiển sưởi và máy nén khí nhỏ gọn.
・Loại làm mát bằng nước yêu cầu bộ điều khiển sưởi và máy lạnh (bộ làm lạnh nước), có thể sử dụng trong bình chân không.
Nó được thiết kế với một kính lúp hiệu suất cao và mặt gương mạ vàng có độ phản xạ cao.
Nó được chia thành phần tập trung ánh sáng và phần đèn, cho phép thay thế riêng lẻ của cả hai phần.
Có hai phiên bản sản phẩm: phiên bản thông thường và phiên bản dùng trong phòng sạch (cùng một mức giá).
Phiên bản dùng trong phòng sạch được thiết kế để giảm lượng keo sử dụng trong việc cố định bóng đèn và sử dụng dây điện chịu nhiệt Teflon, nhằm đáp ứng yêu cầu sử dụng trong phòng sạch hoặc trong môi trường chân không
Tuy nhiên, phần đèn của phiên bản này có nhiệt độ cao hơn so với phiên bản thông thường và có điểm yếu là dây điện Teflon có thể gặp sự cố khi vượt quá giới hạn nhiệt độ chịu nhiệt.
Nhiệt độ nội bộ sẽ đạt khoảng 350℃ (phiên bản dùng trong phòng sạch là 340℃) khi hoạt động liên tục ở mức định mức, vì vậy cần có làm lạnh bắt buộc.
2. Hình ảnh ngoại hình của HPH-35
<<Mô hình làm mát bằng khí nén HPH-35CA/f15/24v-75w>>
<<Mô hình ngoại vi làm mát bằng nước HPH-35/f15/24v-75w + WCU-35>>
<HPH-35CA được lắp đặt trên TS-7>
3. Khoảng cách tiêu điểm và đường kính tiêu điểm của HPH-35
4. Thời gian tăng nhiệt của HPH-35
5. Điện áp và tuổi thọ của HPH-35
※ HPH-35 và HPH-35CA có cùng hiệu suất làm nóng.
Thay vì sử dụng đơn vị làm mát bằng nước, HPH-35CA tích hợp đơn vị làm mát bằng không khí.
So với cặp nhiệt K, gạch chịu lửa có tỷ lệ hấp thụ tia hồng ngoại cao hơn, do đó nhiệt độ cao hơn tương ứng.
Như được hiển thị trong hình trên, nếu sử dụng với điện áp định mức giảm 10%, tuổi thọ thiết kế sẽ tăng gấp 3 lần. Nếu sử dụng với điện áp định mức giảm 20%, tuổi thọ thiết kế sẽ tăng gấp 9 lần.
6. Điều khiển thủ công → Dòng HCV
Tổng quan về bộ điều khiển cấp nguồn thủ công sê-ri HCV cho lò sưởi halogen
7. Điều khiển nhiệt độ tự động → Dòng HHC2
Tổng quan về bộ điều khiển máy sưởi hiệu suất cao HHC2 series
8. Cấu trúc của HPH-35
HPH-35 được kết hợp từ gương tập trung và cơ sở đèn, sử dụng với độ dài dây nguồn được chỉ định.
1)Thiết kế nhỏ gọn, có thể làm nóng điểm có đường kính φ5 lên đến 1350℃.
HPH-30 là một loại bộ sưởi điểm halogen được thiết kế để tập trung ánh sáng của đèn halogen để tạo ra nhiệt độ cao.
Đường kính tập trung ánh sáng là khoảng φ5 mm với khoảng cách tiêu điểm 15mm.
Tuy thuộc vào đối tượng được sưởi, nhiệt độ có thể đạt được lên tới khoảng 1350℃.Thời gian cần thiết để hàn một điểm là khoảng 5 giây.
Nhiệt độ sưởi phụ thuộc vào loại vật liệu được sưởi.
Kiểm soát nhiệt độ sưởi có thể được thực hiện bằng cách kiểm soát thời gian chiếu sáng hoặc điện áp.
Tuổi thọ đèn giảm còn 1/3 nhưng vẫn có thể chịu được áp suất quá tải lên đến 110%.
Lưu ý rằng hoạt động nhấp nháy với tần suất cao sẽ làm giảm tuổi thọ.
2)Đạt được hiệu suất sưởi tuyệt vời và có thể được sử dụng để sưởi trong phòng sạch hoặc trong môi trường chân không.
*Lưu ý: Khi đặt trong môi trường chân không, có một lượng khí phát thải nhỏ từ keo không hữu cơ ban đầu nên cần tiến hành xử lý chân không trước.
Do khả năng truyền nhiệt giảm trong môi trường chân không, cần có máy làm lạnh nước để lắp đặt trên thân máy.
3)HPH-30 cho phép sưởi nhiệt trong những không gian hẹp mà trước đây chỉ có thể thực hiện bằng sợi quang hoặc bằng laser.
Nó có hiệu suất gấp đôi, chi phí thấp, tiết kiệm năng lượng và đảm bảo an toàn so với phương pháp sưởi bằng sợi quang hoặc laser.
4)Không có hạn chế hướng sáng và có thể di chuyển khi sử dụng.
*Lưu ý: Việc lắp đặt các bộ phận có thể di động sẽ tạo ra va đập lớn khi dừng lại, vì vậy hãy luôn đảm bảo có biện pháp ngăn chặn va đập
5)Có thể lựa chọn giữa hệ thống làm mát bằng không khí và hệ thống làm mát bằng nước.
■Loại làm mát bằng khí nén yêu cầu bộ điều khiển sưởi và máy nén khí nhỏ gọn.
■Loại làm mát bằng nước yêu cầu bộ điều khiển sưởi và máy lạnh (bộ làm lạnh nước), có thể sử dụng trong bình chân không.
HPH-30 không có kính bảo vệ mặt trước.
Nó được thiết kế với một kính lúp hiệu suất cao và mặt gương mạ vàng có độ phản xạ cao.
Nó được chia thành phần tập trung ánh sáng và phần đèn, cho phép thay thế riêng lẻ của cả hai phần.
Có hai phiên bản sản phẩm: phiên bản thông thường và phiên bản dùng trong phòng sạch (cùng một mức giá).
Phiên bản dùng trong phòng sạch được thiết kế để giảm lượng keo sử dụng trong việc cố định bóng đèn và sử dụng dây điện chịu nhiệt Teflon, nhằm đáp ứng yêu cầu sử dụng trong phòng sạch hoặc trong môi trường chân không
Tuy nhiên, phần đèn của phiên bản này có nhiệt độ cao hơn so với phiên bản thông thường và có điểm yếu là dây điện Teflon có thể gặp sự cố khi vượt quá giới hạn nhiệt độ chịu nhiệt.
Nhiệt độ nội bộ sẽ đạt khoảng 300℃ (phiên bản dùng trong phòng sạch là 340℃) khi hoạt động liên tục ở mức định mức, vì vậy cần có làm lạnh bắt buộc.
2. Hình ảnh ngoại hình của HPH-30
<<Mô hình làm mát bằng khí nén HPH-30CA/f15/24v-75w>>
<<Mô hình ngoại vi làm mát bằng nước HPH-30/f15/24v-75w + WCU-30>>
<HPH-30CA được lắp đặt trên TS-7>
3. Khoảng cách tiêu điểm và đường kính tiêu điểm của HPH-30
Dưới đây là hình ảnh được chiếu sáng bằng model HPH-30/f15/12v-110w (với tiêu cự 15mm) và với các khoảng cách chiếu sáng khác nhau.
Dù khoảng cách chiếu sáng gần hơn hay xa hơn so với tiêu cự, đường kính tập trung ánh sáng sẽ ngày càng lớn.
Bằng cách tận dụng tính chất này, mặc dù không đạt được việc chiếu sáng đồng nhất hoàn toàn, nhưng vẫn có thể chiếu sáng trên một phạm vi khá rộng.
Nếu cần phân phối ánh sáng đồng nhất một cách chính xác, thì không thể sử dụng gương hình bầu hình ốc đơn giản, mà cần một gương được thiết kế đặc biệt để quản lý việc phân phối ánh sáng.
Tuy nhiên, do filament nguồn sáng có hình dạng ba chiều và điểm tiêu cự của nó cũng là ba chiều, nên việc phân phối ánh sáng đồng nhất trên mặt phẳng rất khó khăn.
4. Thời gian tăng nhiệt của HPH-30
5. Điện áp và tuổi thọ của HPH-30
※ HPH-30 và HPH-30CA có cùng hiệu suất làm nóng.
Thay vì sử dụng đơn vị làm mát bằng nước, HPH-30CA tích hợp đơn vị làm mát bằng không khí.
So với cặp nhiệt K, gạch chịu lửa có tỷ lệ hấp thụ tia hồng ngoại cao hơn, do đó nhiệt độ cao hơn tương ứng.
Như được hiển thị trong hình trên, nếu sử dụng với điện áp định mức giảm 10%, tuổi thọ thiết kế sẽ tăng gấp 3 lần. Nếu sử dụng với điện áp định mức giảm 20%, tuổi thọ thiết kế sẽ tăng gấp 9 lần.
6. Điều khiển thủ công → Dòng HCV
Tổng quan về bộ điều khiển cấp nguồn thủ công sê-ri HCV cho lò sưởi halogen
7. Điều khiển nhiệt độ tự động → Dòng HHC2
Tổng quan về bộ điều khiển máy sưởi hiệu suất cao HHC2 series
8. Cấu trúc của HPH-30
HPH-30 được kết hợp từ gương tập trung và cơ sở đèn, sử dụng với độ dài dây nguồn được chỉ định.
1)Siêu nhỏ gọn, có thể làm nóng điểm với đường kính 2.5mm lên đến 800℃-900℃. Nhiệt độ nhiệt đốt thay đổi tùy thuộc vào loại vật được nung.
Việc kiểm soát nhiệt độ nung được thực hiện thông qua kiểm soát thời gian chiếu sáng hoặc kiểm soát điện áp.
uổi thọ đèn sẽ giảm xuống 1/3, nhưng có thể áp thêm 110% điện áp quá tải.
※ Hoạt động nhấp nháy với tần số cao sẽ làm giảm tuổi thọ. Tăng và giảm điện áp có thể cải thiện tuổi thọ.
2)Đạt được quá trình nung hoàn hảo, cũng có thể nung trong không gian sạch hoặc trong môi trường hút chân không.
※ Khi đặt vào không khí hút chân không, có thể có một chút thoát khí từ keo vô cơ ban đầu, vì vậy cần tiền xử lý hút chân không trước.
Ngoài ra, trong không khí hút chân không, sự trao đổi nhiệt giảm, vì vậy cần cài đặt đơn vị làm mát bằng nước trên thân máy.
3)Giờ đây, có thể nung ở những nơi hẹp mà trước đây chỉ có thể làm bằng sợi quang hoặc laser.
So với phương pháp nung bằng sợi quang hoặc phương pháp nung bằng laser, nó có hiệu suất cao hơn hơn 10 lần, giá thành thấp, tiết kiệm năng lượng và an toàn hơn.
4)Không có hạn chế hướng sáng, có thể di chuyển trong quá trình sử dụng.
※ Khi lắp đặt các bộ phận có thể di động, hãy chắc chắn thực hiện biện pháp ngăn chặn va đập vì sẽ có va đập lớn khi dừng lại.
Bao gồm một gương tập trung hiệu suất cao có kính bảo vệ phía trước và bộ phận đèn, và có thể thay thế từng phần riêng lẻ.
Trong trường hợp đèn sáng liên tục, hãy lắp đặt đơn vị làm mát bằng không khí ACU-8.
2. Hình ảnh ngoại hình của HPH-18
<< HPH-18+ACU-08 >>
<< HPH-18L/f9/18v-40w >>
3. Khoảng cách tiêu điểm và đường kính tiêu điểm của HPH-18
<<Hiệu suất làm nóng của HPH-18/f9/18v-40w và HPH-18L/f9/18v-40w là như nhau.>>
4. Thời gian tăng nhiệt của HPH-18
<<Hiệu suất làm nóng của HPH-18/f9/18v-40w và HPH-18L/f9/18v-40w là như nhau.>>
5. Điện áp và tuổi thọ của HPH-18
Bộ phận gương chống bảo vệ mặt trước và bộ phận đèn được cấu thành, có thể thay thế riêng biệt.
Trong trường hợp sử dụng liên tục, hãy lắp đặt đơn vị làm mát bằng không khí ACU-8.
So với nhiệt độ khi nung nóng cặp nhiệt điện K, gạch chịu lửa có tỷ lệ hấp thụ tia hồng ngoại cao hơn so với cặp nhiệt điện K nên nhiệt độ khi nung nóng cao hơn.
Như được hiển thị trong hình trên, nếu sử dụng với điện áp định mức giảm 10%, tuổi thọ thiết kế sẽ tăng gấp 3 lần. Nếu sử dụng với điện áp định mức giảm 20%, tuổi thọ thiết kế sẽ tăng gấp 9 lần.
6. Điều khiển thủ công → Dòng HCV
Tổng quan về bộ điều khiển cấp nguồn thủ công sê-ri HCV cho lò sưởi halogen
7. Điều khiển nhiệt độ tự động → Dòng HHC2
Tổng quan về bộ điều khiển máy sưởi hiệu suất cao HHC2 series
